选择电路板元件的六大技巧您知道吗?同创鑫为大家讲解

返回列表 来源: 发布日期: 2020.02.27

电路板元件种类多样,不同种类的线路板在应用上有着很大的不同。对于电路板元件的六大技巧您知道吗?不知道这也丝毫没有关系,下面同创鑫小编为大家讲解。

1.考虑元件封装的选择。在整个原理图绘制阶段,就应该考虑需要在版图阶段作出的元件封装和焊盘图案决定。

2.使用良好的接地方法。确保设计具有足够的旁路电容和地平面。在使用集成电路时,确保在靠近电源端到地面的位置使用合适的去耦电容。电容的合适容量取决于具体应用、电容技术和工作频率。当旁路电容放置在电源和接地引脚之间、并且靠近正确的IC引脚摆放时,可以优化电路的电磁兼容性和易感性。

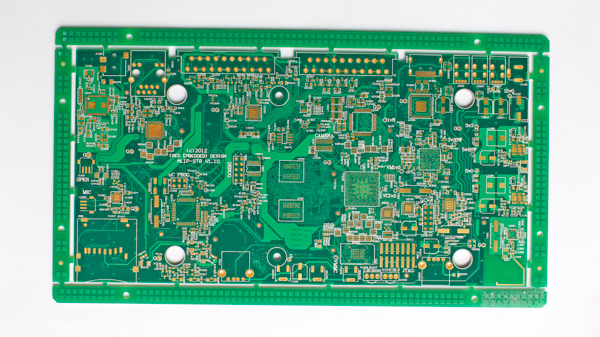

选择电路板元件的六大技巧您知道吗?同创鑫为大家讲解

3.分配虚拟元件封装。打印一份材料清单(BOM)用于检查虚拟元件。虚拟元件没有相关的封装,不会传送到版图阶段。创建一份材料清单,然后查看设计中的所有虚拟元件。

4.确保您有完整的材料清单数据。检查材料清单报告中是否有足够完整的数据。在创建出材料清单报告后,要进行仔细检查,对所有元件条目中不完整的器件、供应商或制造商信息补充完整。

5.根据元件标号进行排序。为了有助于材料清单的排序和查看,确保元件标号是连续编号的。

6.检查多余的门电路。一般来说,所有多余门的输入都应该有信号连接,避免输入端悬空。确保您检查了所有多余的或遗漏的门电路,并且所有没有连线的输入端都完全连上了。在一些情况下,如果输入端处于悬浮状态,整个系统都不能正确工作。就拿设计中经常使用的双运放来说。如果双路运放IC元件中只用了其中一个运放,建议要么把另一个运放也用起来,要么将不用的运放的输入端接地,并且布放一个合适的单位增益(或其它增益)反馈网络,从而确保整个元件能正常工作。
