同创鑫科普时间:多层PCB设计的步骤

返回列表 来源: 发布日期: 2020.02.27

多层PCB设计的过程往往是相当复杂的一个过程,毕竟在行业内这算是一种比较有门槛的技术。创鑫小编了解到广大小伙伴想对多层PCB设计的步骤有一个大体的了解,那跟着同创鑫一起来学习一下吧。

PCB Layout工程师在设计多层PCB电路板之前,需要先根据电路的规模、电路板的尺寸和电磁兼容(EMC)的要求来确定所采用的电路板结构,也就是决定采用4层,6层,还是更多层数的电路板。多层PCB电路板的设计流程与普通的PCB板的设计步骤基本相同,不同之处是需要进行中间信号层的走线与内电层的分割,综合来看,多层PCB电路板的设计基本分为以下几步:

1.电路板的规划,主要是要规划PCB板的物理尺寸,元件的封装形式,元件安装方式,板层结构,即单层板、双层板和多层板。

2.工作参数设置,主要是指工作环境参数设置和工作层参数设置。正确合理的设置PCB环境参数,能给电路板的设计带来很大的方便,提高工作效率。

3.元件布局与调整,当前期工作准好后,可以将网络表导入到PCB内,或者可以在原理图中直接通过更新PCB的方式导入网路表。元件布局和调整是PCB设计中比较重要的工作,直接影响到后面的布线和内电层的分割等操作。

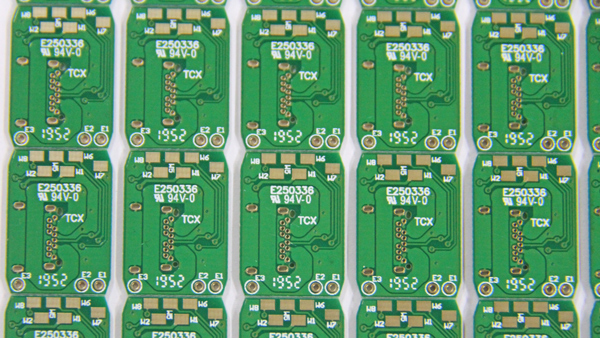

同创鑫科普时间:多层PCB设计的步骤

4.PCB电路板中间层的定义与设置,该操作重点是在软件的层堆栈管理器里设置具体的层结构,主要是设置中间信号层和内电层的数目,上下结构等。

5.内电层分割,通常内电层,往往不止一个电源网络,常常需要将内部电源层分割成几个相互隔离的区域,并将每个区域连接到特定的电源网络,这是多层板与普通板的区别,也是多层电路板设计中重要的环节。内电层分割的结构,往往直接影响到电源和地网格的走线,同时受到元件布局和走线的影响。

6.布线规则设置,主要是设置电路布线的各种规范,导线线宽、平行线间距、导线与焊盘之间的安全间距及过孔大小等,无论采取何种布线方式,布线规则是必不可少的一步,良好的布线规则能保证电路板走线的安全,又符合制作工艺要求,节约成本。

7.布线与调整,系统提供了自动布线方式,但往往不能满足设计者的要求,实际应用中,设计者往往依靠手工布线,或者是部分自动布线结合手工交互式布线的方式完成布线工作。特别要注意的是布局和布线以及PCB电路板具有内电层这一特点,布局和布线虽有先后,但在设计工程中往往会根据布线和内电层分割的需要调整电路板的布局,或者根据布局调整布线,他们之间是一个相互兼顾、相互调整的过程。

8.其他辅助操作,比如敷铜和补泪滴等操作,还有报表输出与存盘打印等文档处理工作,这些文件可以用来检查和修改PCB电路板,也可以用来作为采购元件的清单。
