PCB线路板的多层和双面在工艺上有着怎样的区别呢?

返回列表 来源: http://www.sztcxdz.com/ 发布日期: 2020.08.07

电子产品从出现到至今,是经过每一个严谨创新的过程才有了现在的电子产品,在性能上越来越优,在外形上越来越小巧轻便。但是随着这些精密电子的到来,PCB线路板在布线结构等方面也是越来越复杂了。以前的双面板在空间有着很大的限制,所以PCB板也追随这所有电子产品的要求来创新,由原始的单面到双面,再到多层出现进行了一个在技术和空间的一个进化。 那么为什么PCB要向多层发展呢?下面由来自同创鑫的我来给你讲述下。

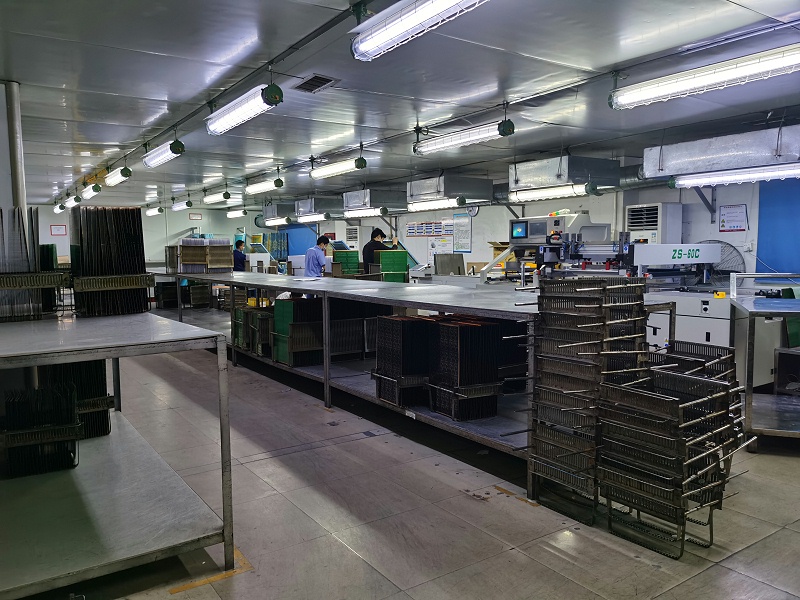

PCB线路板-字符制作

PCB线路板在面对装配密度高、体积小、质量轻,满足电子设备轻小型化需求的要求时,用最原始的双面PCB线路板是不能够满足这些要求的,在精密上的布线就不能够满足,所以需要采用到多层PCB线路板,这样可以增加布线层数,从而加大了设计灵活性。加之多层电路板能构成具有一定阻抗的电路,可形成高速传输电路。

交替的导电图形层和绝缘材料压合为多层PCB线路板,其工艺流程一般是先将内层板图形蚀刻好,经过黑化处理后,按预定的设计加入半固化片进行加层,再将铜箔加在背反两面进行压合;而双面则是不需要双面的这些步骤的,它可直接取材开料开始工序生产。

所以在电子技术不断发展和各行业对电子设备要求的持续提高,PCB线路板的发展正向着小巧轻便,空间和密度增加的方向前行着。在你的PCB线路板收到空间限制的问题是,必须提高PCB的层数来解决,你也可以联系和关注我们深圳市同创鑫电子有限公司来给你解决哦?联系方式:18823848670
