你不可不知的电路板定制相关流程,同创鑫为你解答

返回列表 来源: 发布日期: 2020.02.27

许多业内从事电路板工作的小伙伴并不知道电路板定制相关流程,今天同创鑫小编将带领大家认识这一技术的基本定制相关流程。

同创鑫一般PCB线路板设计的基本设计流程如下:前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。

前期准备,这包括准备元件库和原理图。“工欲善其事,必先利其器”,要做出一块好的板子,除了要设计好原理之外,还要画得好。在进行PCB设计之前,首先要准备好原理图SCH的元件库和PCB的元件库(这是第一步-很重要)。

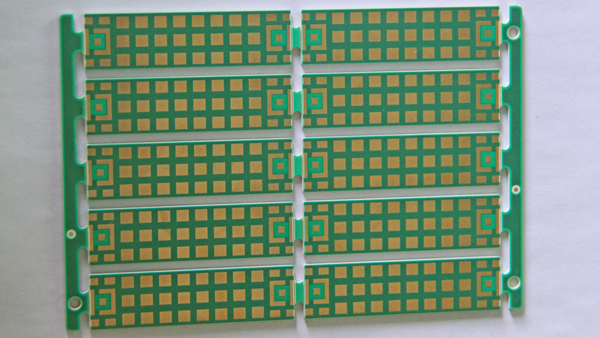

你不可不知的电路板定制相关流程,同创鑫为你解答

设计和布局、布线优化,这一步根据已经确定的电路板平面尺寸和各项机械定位,在PCB设计环境下绘制PCB板面,并按定位要求放置所需的接插件、按键/开关、数码管、指示灯、输入、输出、螺丝孔、装配孔等等.并充分考虑和确定布线区域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。

布线时主要按以下原则进行:一般情况下,首先应对电源线和地线进行布线,以保证电路板的电气性能。在条件允许的范围内,尽量加宽电源、地线宽度,要是地线比电源线宽,它们的关系是:地线>电源线>信号线,通常信号线宽为:0.2~0.3mm,较细宽度可达0.05~0.07mm,电源线一般为1.2~2.5mm.对数字电路的PCB可用宽的地导线组成一个回路,即构成一个地网来使用(模拟电路的地则不能这样使用)。

以上大体流程步骤做完之后应该把核心器件的线核查一下,确保准确无误。
