别纠结PCB阻焊桥间距问题了,同创鑫为您答疑

返回列表 来源: 发布日期: 2020.02.27

鉴于广大小伙伴很是纠结于PCB阻焊桥间距的问题,今天同创鑫小编写一则文章为大家去除心中的迷茫纠结。

PCB的阻焊(solder mask,简称SM),PCB线路制作完成后通常要印阻焊,因为线路板通常用的油墨颜色为绿色,占PCB行业的90%以上,所以阻焊也被称之为绿油。那么阻焊的作用有哪些呢?如下:阻止焊接时线路焊盘桥接短路、减少非焊接区域的焊锡损耗、提供永久性的电气环境和抗化学防护层、防止板面受潮和外来损伤。

还有一点是从审美的角度来说,让PCB穿上华丽的衣裳,使PCB更加美观漂亮。

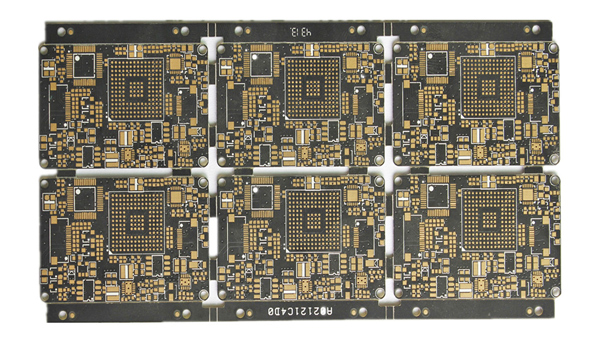

别纠结PCB阻焊桥间距问题了,同创鑫为您答疑

通常为了防止焊接连锡短路,我们都要保证焊盘的阻焊桥。我们常规的绿油阻焊桥是多少呢。目前同创鑫工艺能力为3mil(成品铜厚1OZ)。焊盘的开窗通常为2mil,那么根据上面的数据,就能计算出我们设计原稿的焊盘间距为焊盘两边开窗2mil+3mil(阻焊桥宽度)+2mil=7mil。

深圳同创鑫电子有限公司是一家专注生产单/双面板,多层及高精密(HDI)电路板、软硬结合板(Rigid-Flex PCB)的高新技术企业。产品广泛应用于电脑周边、通讯设备、医疗器械、电源、仪器、工业控制、汽车、军事以及航空工业等领域。如有意向下单合作,欢迎来电咨询。
