5G滤波器PCB电路板的拼板

返回列表 来源: http://www.sztcxdz.com/ 发布日期: 2020.08.18

今天我们来看下5G滤波器PCB电路板在设计生产拼版格式时,我们应该要考虑和注意哪些点?在PCB拼版我们要考虑板子设计的一些特殊的工艺会不会对拼板有影响;也要考虑一个板材的利用率,这点可以让我们在一张板材上减少材料的边料,进而可以减少报废和成本。

1.首先不管是单pc的PCB还是拼板的尺寸最好都是在长加宽下不大于三百mm的一个尺寸里。这样在PCB在很多的PCB生产厂家都不会超制程得,这是比较普遍的尺寸。

2.有一些PCB形状是不平整的,比如一块L型的板子。像这种我们就要在拼板的时候把L形状的板一面倒转,这样卡进L空白的空间里来减少板材的浪费,增强板材的利用率。

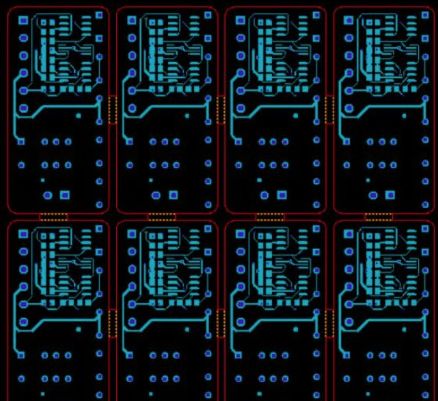

5G滤波器PCB电路板-拼板

3.要结合5G滤波器PCB电路板的设计图纸来拼,如果设计上有特殊的工艺也是会影响到拼板的。比如在板边四周有半孔这种工艺,需要拼板在板与板之间添加间隔。

4.一般拼板都会需要工艺边的,工艺边就是拼板的一个外框。在工艺边上边需要添加四个定位孔,借此来固定PCB在上下板的过程中不会断裂。

以上是今天要和各位交流的一些关于PCB板拼板的点,如有不同认知点的也请给我留言哦。最后,如果各位如有需要采购5G滤波器PCB电路板的,记得联系或者关注我们深圳市同创鑫电子有限公司哦!联系方式:18823848670
